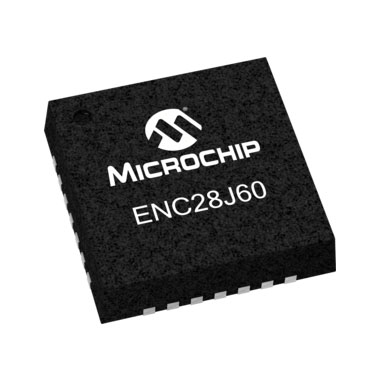

تقدم XT-ShenZhen لك المعلمات ذات الصلة لـ ENC28J60-I / ML. آمل أن يكون ذلك مفيدًا لك! جهاز ENC28J60-I / ML عبارة عن وحدة تحكم Ethernet مستقلة ذات رقاقة Micro مع واجهة SPI تتميز بواجهة Serial Peripheral Interface (SPI). صممت شريحة Microchip خصيصًا لواجهة شبكة Ethernet لأي وحدة تحكم مزودة بـ SPI. نحن ملتزمون بحل احتياجات العملاء ومساعدة العملاء على التغلب على مشكلة التوريد! سنجيب على الأسئلة التي تركها كل عميل في غضون 24 ساعة!
تقدم XT-ShenZhen المعلمات ذات الصلة لـENC28J60-I / MLلك. آمل أن يكون ذلك مفيدًا لك! الENC28J60-I / MLالجهاز عبارة عن وحدة تحكم Ethernet مستقلة ذات رقاقة Micro مع واجهة SPI تتميز بواجهة Serial Peripheral Interface (SPI) القياسية في الصناعة. صممت شريحة Microchip خصيصًا لواجهة شبكة Ethernet لأي وحدة تحكم مزودة بـ SPI. نحن ملتزمون بحل احتياجات العملاء ومساعدة العملاء على التغلب على مشكلة التوريد! سنجيب على الأسئلة التي تركها كل عميل في غضون 24 ساعة!
الENC28J60-I / MLالجهاز متوافق مع جميع مواصفات IEEE 802.3.
الENC28J60-I / MLيقيد الجهاز الحزم الواردة من خلال الجمع بين أنظمة تصفية حزم متعددة. كما يوفر وحدة DMA داخلية لسرعة نقل البيانات وحساب المجموع الاختباري بمساعدة الأجهزة لبروتوكولات الشبكة المختلفة.
الENC28J60-I / MLيتصل الجهاز بوحدة التحكم المضيفة عبر دبابيس المقاطعة و SPI بترددات على مدار الساعة تصل إلى 20 ميجاهرتز. باستخدامENC28J60-I / MLلا يتطلب الجهاز سوى محولي نبض وعدد قليل من المكونات السلبية لتوصيل متحكم دقيق بشبكة إيثرنت.
الENC28J60-I / MLيتكون الجهاز من سبع كتل وظيفية رئيسية:
1. واجهة SPI تستخدم كقناة اتصال بين وحدة تحكم المضيف و ENC28J 60.
2. سجل التحكم للتحكم والمراقبة ENC28J60.
3. ذاكرة الوصول العشوائي المنفذ المزدوج المخزن المؤقت لاستقبال وإرسال الحزم.
4. المحكم الذي يتحكم في الوصول إلى المخازن المؤقتة لذاكرة الوصول العشوائي عند الطلب من DMA ، يقوم بإرسال واستقبال الكتل.
5. شرح واجهة الناقل للبيانات والأوامر الواردة من خلال واجهة SPI.
6. وحدة MAC (التحكم في الوصول إلى الوسائط) التي تنفذ منطق MAC المتوافق مع IEEE 802.3.
7. وحدة PHY (الطبقة المادية) ، والتي تقوم بتشفير وفك تشفير البيانات التناظرية على واجهة الزوج الملتوية.
ميزات تحكم إيثرنت
â IEEE 802.3 ”متوافق مع وحدة تحكم إيثرنت
â متوافق تمامًا مع شبكات 10/100 / 1000Base-T
• MAC متكامل و 10Base-T PHY
â يدعم 1 منفذ 10Base-T مع الكشف التلقائي عن القطبية وتصحيحها
â يدعم أوضاع ثنائية الاتجاه وأحادي الاتجاه
• إعادة الإرسال التلقائي القابلة للبرمجة في حالة حدوث تصادم
• حشوة قابلة للبرمجة وتوليد CRC
• رفض تلقائي قابل للبرمجة للحزم الخاطئة
• واجهة SPI بسرعات تصل إلى 20 ميجاهرتز
ميزات الطبقة المادية (PHY)
• وضع الاسترجاع
- اثنان من مخرجات LED القابلة للبرمجة للوصلة ، TX ، RX ، التصادم وحالة الازدواج الكامل / النصف
عمل
• ستة مصادر للمقاطعة ودبوس إخراج واحد للمقاطعة
متطلبات إدخال الساعة 25 ميجا هرتز
â دبوس الإخراج على مدار الساعة مع مقياس مسبق قابل للبرمجة
â 5V المدخلات متسامح
|
معلمات المنتج
|
تكرر |
25.0 ميجا هرتز |
|
تيار العرض |
160 مللي أمبير |
|
|
معدل البيانات |
10.0 ميجابت في الثانية |
|
|
سعة ذاكرة الفلاش |
8000 ب |
|
|
جهد إمداد الطاقة (الحد الأقصى) |
3.6 فولت |
|
|
جهد إمداد الطاقة (دقيقة) |
3.1 فولت |
|
|
درجة حرارة التشغيل (حد أقصى) |
85 ب |
|
|
درجة حرارة العمل (دقيقة) |
-40 درجة |
|
|
عدد الدبابيس |
28 |
|
|
حزمة |

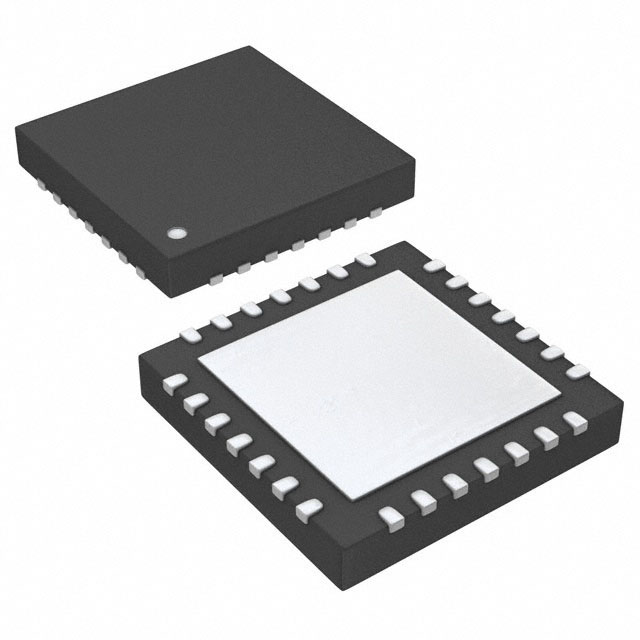

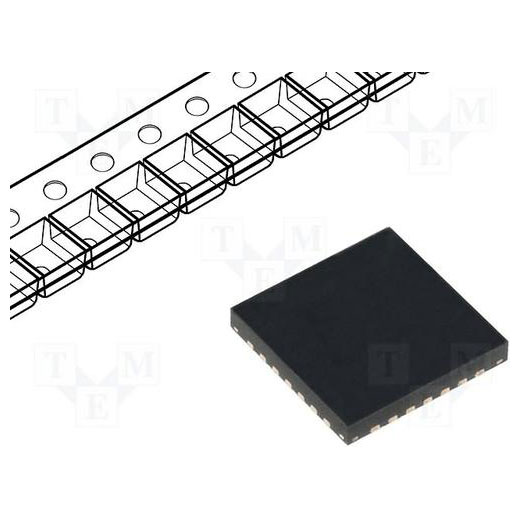

QFN-28 |
